Пленочная система гальванизации ZINGA® комбинирует много преимуществ: активную или гальваническую защиту, пассивную барьерную защиту и легкое применение. Для того, чтобы предложить гальваническую защиту, в сухом экстракте должна присутствовать концентрация цинка
по меньшей мере в 92%. Имея 96% данной концентрации, ZINGA® удовлетворяет это условие. Данная технология предлагает превосходную активную и пассивную защиту:

Цинк обеспечивает активную, катодную защиту за счет жертвования цинка.
Барьер, обеспеченный как цинковыми окисями,
так и связующим веществом гарантирует пассивную защиту.

В случае механических повреждений или расширения
и сокращения металла из-за температурных изменений, никакого образования ржавчины не будет.

Для более конкретной информации о ZINGA®,
посетите наш веб-сайт.

Активная протекторная защита

Цинк в ZINGA® является жертвенным анодом и обеспечивает защиту стали, которая по качеству не уступает и даже превосходит технологию горячего цинкования. При контакте поток электронов, возникающий в результате разности потенциалов между цинком и сталью, препятствует корродированию стали.

Пассивная барьерная защита

Когда покрытие ZINGA® окисляется, на его поверхности медленно образуется слой солей цинка, который накрывает пленку и укрепляет защитный барьер. Кроме того, дополнительная барьерная защита обеспечивается связующим агентом в ZINGA®. Связующий агент снижает истощение цинка и обеспечивает долговечную активную защиту.

Технология на жидких анодах
Сочетание катодной (гальванической) и барьерной защиты
Удобство нанесения
Применимость в плохих погодных условиях
Применимость при температуре окружающей среды
Быстрое высыхание
Не отслаивается и не крошится
Восстанавливающая способность ZINGA
Применимость для восстановления горячеоцинкованных и металлизированных поверхностей

Содержание цинка 96% в сухом слое
Покрываемость совместимыми красками
Доступность герметиков и верхних покрытий у единого поставщика
Безвредность при контакте с питьевой водой
Термостойкость (до 150 °C)
Огнеупорные свойства
Неограниченный срок хранения

Автономная система

Покрытие ZINGA® обеспечивает защиту, которая и без отделочного (верхнего) слоя по качеству не уступает традиционному цинкованию. Преимущество этой технологии нанесения заключается в том, что слой ZINGA® можно восстановить в любой момент при минимальной подготовке и без нарушения целостности покрытия. Часто используется в тех случаях, когда конструкция уже находится на объекте или когда она слишком велика для погружения в ванну с расплавленным цинком. Для оптимальной защиты покрытие ZINGA® необходимо наносить в два слоя по 60 или 90 мкм DFT каждый.

Заводская грунтовка

При толщине 30–40 мкм покрытие ZINGA® можно использовать в качестве заводской грунтовки. Значительное преимущество ZINGA® как заводской грунтовки заключается в том, что перед нанесением покрытия стальные конструкции не нужно подвергать повторной пескоструйной обработке. Стальную конструкцию можно покрыть слоем ZINGA® для обеспечения катодной защиты либо любой другой краской без повторной пескоструйной обработки. Во время монтажа зинганизированные стальные конструкции можно сваривать и гнуть.

Обработка арматуры

Этот способ применения широко распространен в странах со сравнительно низким качеством бетона. Зинганизирование стальной арматуры перед монтажом
и погружением в бетон существенно улучшает ее защиту
от коррозии, не уменьшая при этом прочность стержней
на выдергивание. Недавние испытания в трех независимых лабораториях показали, что покрытие ZINGA® как минимум в два раза улучшает антикоррозионные качества арматуры, обработанной цинком или эпоксидным покрытием.

Грунтовка с отделочным покрытием

С одной стороны, не всем нравится серый цвет, а с другой отделочный слой из совместимого материала обеспечивает дополнительную защиту и существенно увеличивает долговечность покрытия. В этом случае защитная функция ZINGA® активизируется только после нарушения
целостности верхнего слоя, который, в свою очередь, дополнительно защищен снизу от подтеков ржавчины
и пузырчатости. В системе с двойной защитой (активной
и пассивной) покрытие ZINGA® необходимо наносить
в один слой толщиной не менее 60–80 мкм DFT.

Ремонт изношенных или поврежденных покрытий, выполненных по технологии горячего цинкования или металлизации напылением

Этот вариант применения ZINGA® требует
минимальной подготовки поверхности. Механизм защиты ZINGA® очень похож на традиционное цинкование, поэтому эти две технологии полностью совместимы.Оцинкованные сооружения не нужно заменять, достаточно восстановить их защиту с помощью покрытия ZINGA®, наносимого на черновую поверхность старого цинкования после соответствующей очистки и удаления солей.

Относительная плотность: 2,67 кг/дм³ при 15°C

Сухой экстракт: весовая часть — 80%, объемная часть — 58% (ASTM D2697)

Термостойкость: от –40°C до +150°C

Цвет: серый (цинк)

Теоретический расход: 3,62 м²/кг при толщине 60 мкм DFT
​
Точка возгорания: ≥40°C — 60°C
​
Срок годности: неограниченный

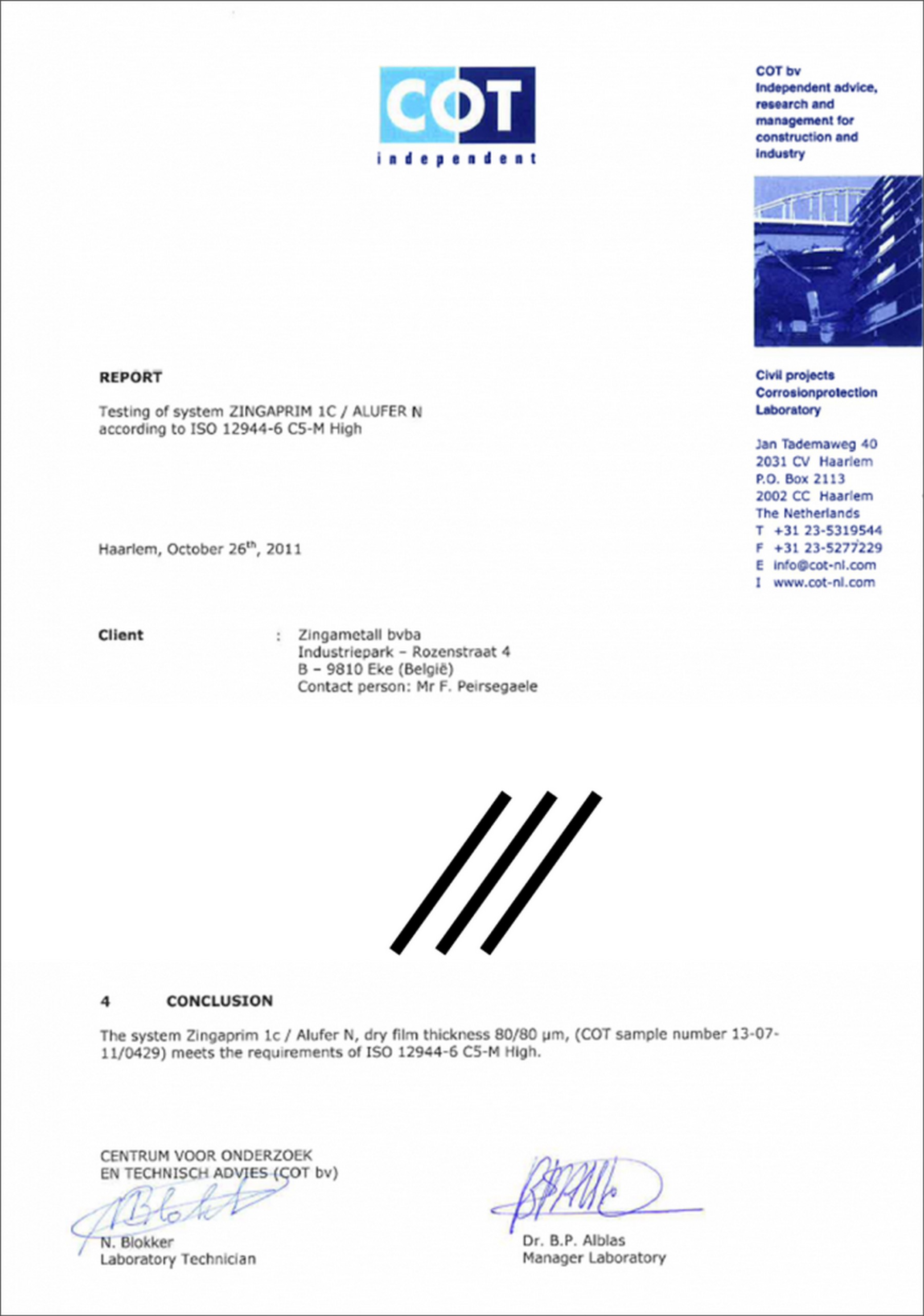

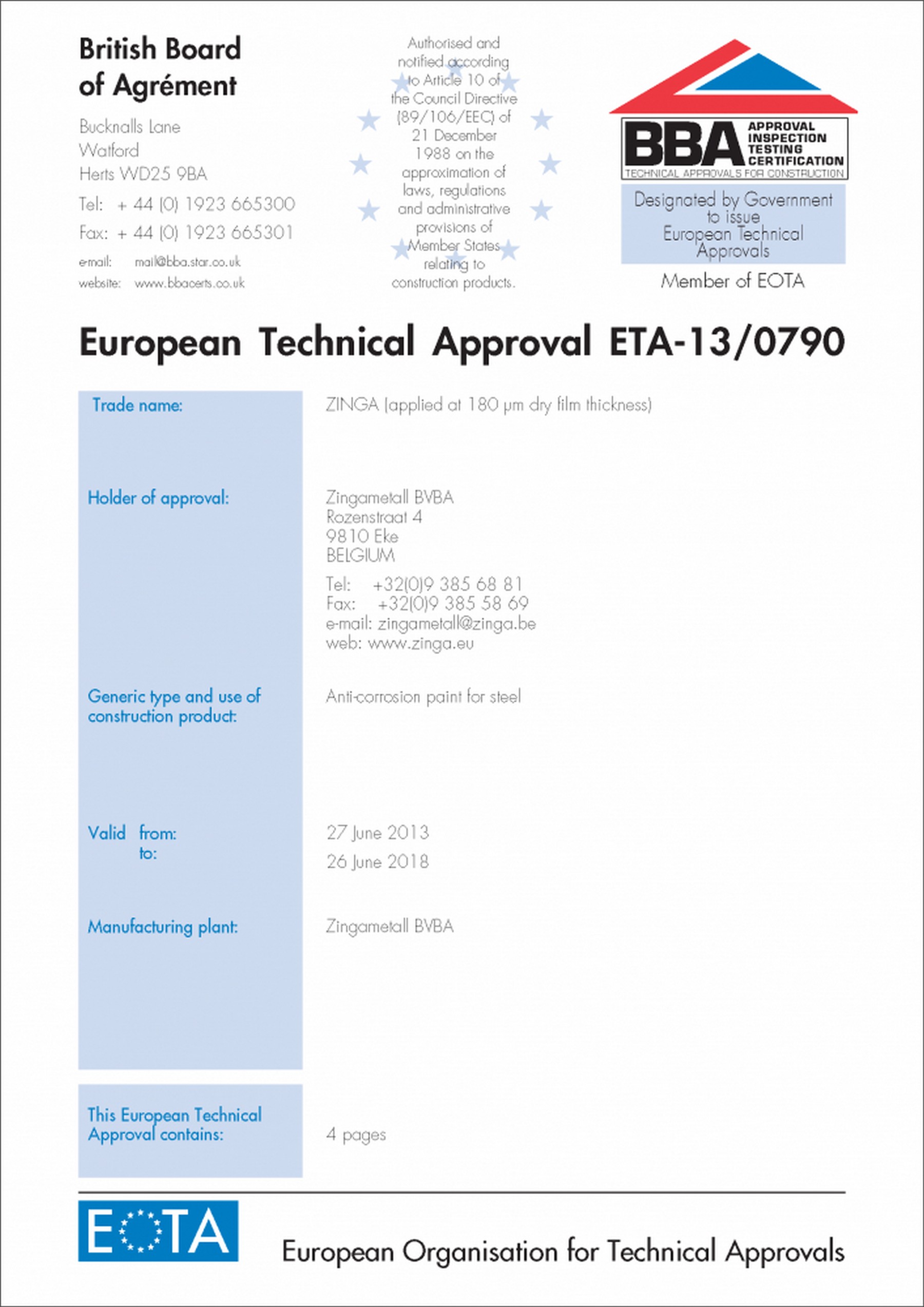

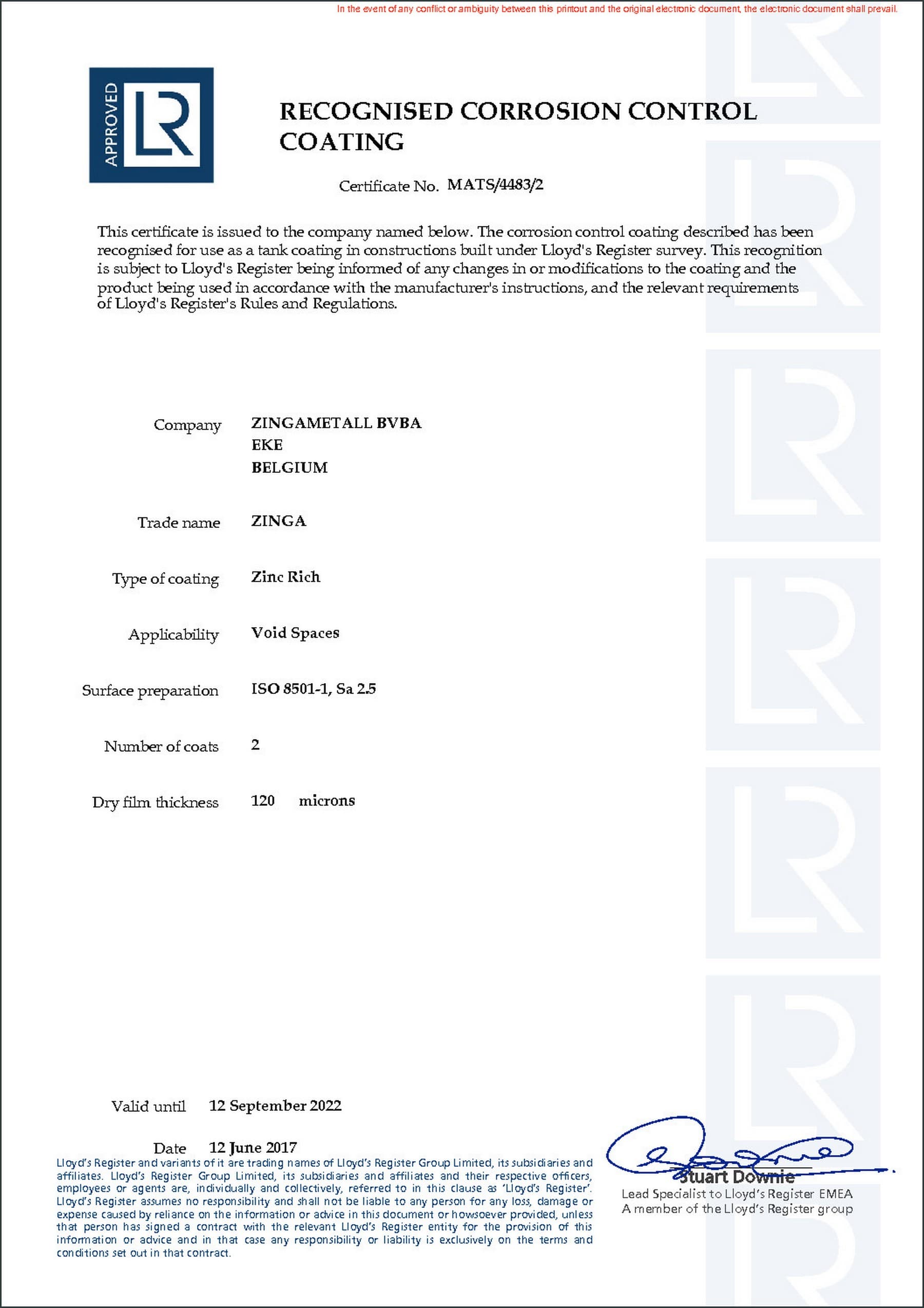

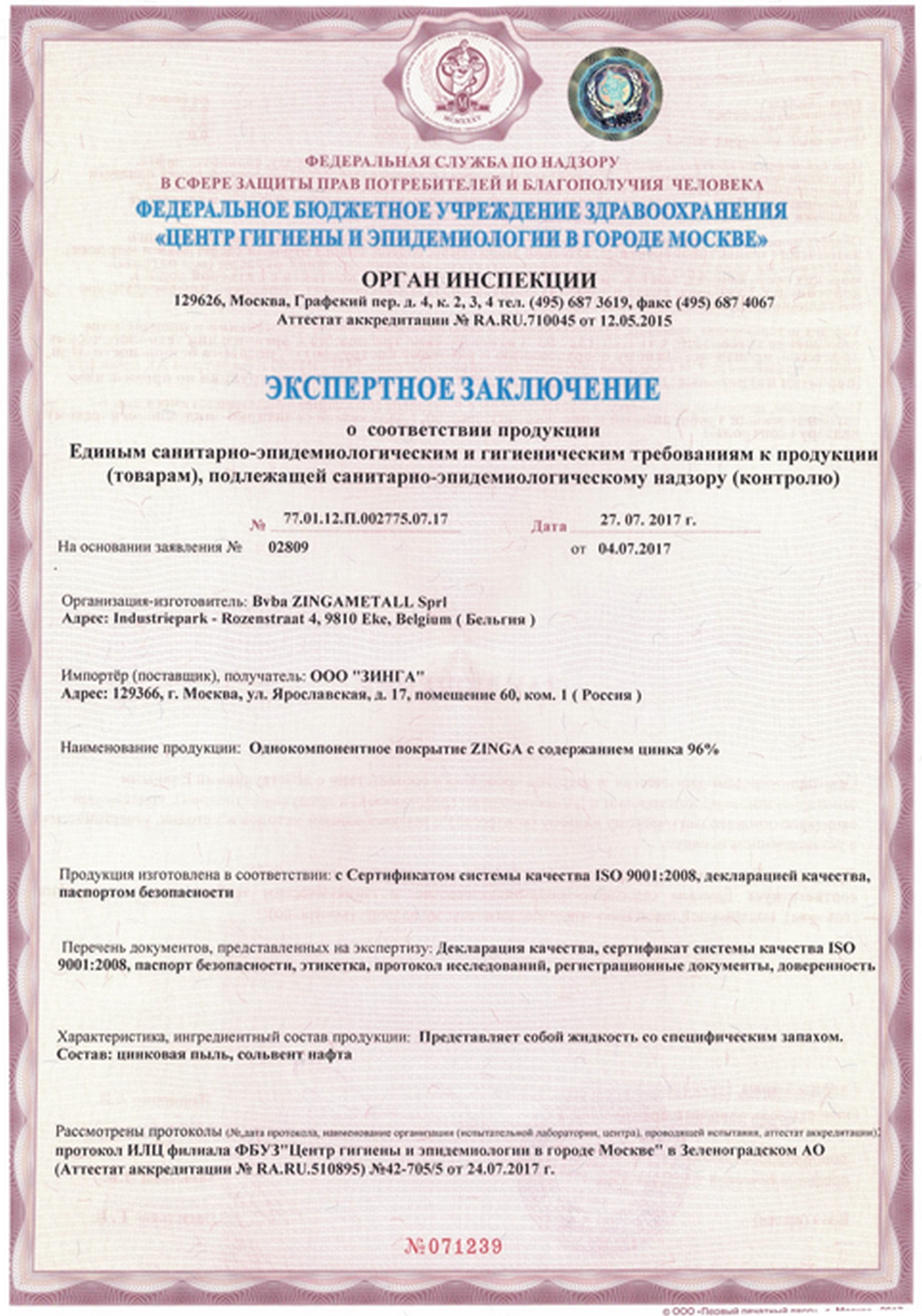

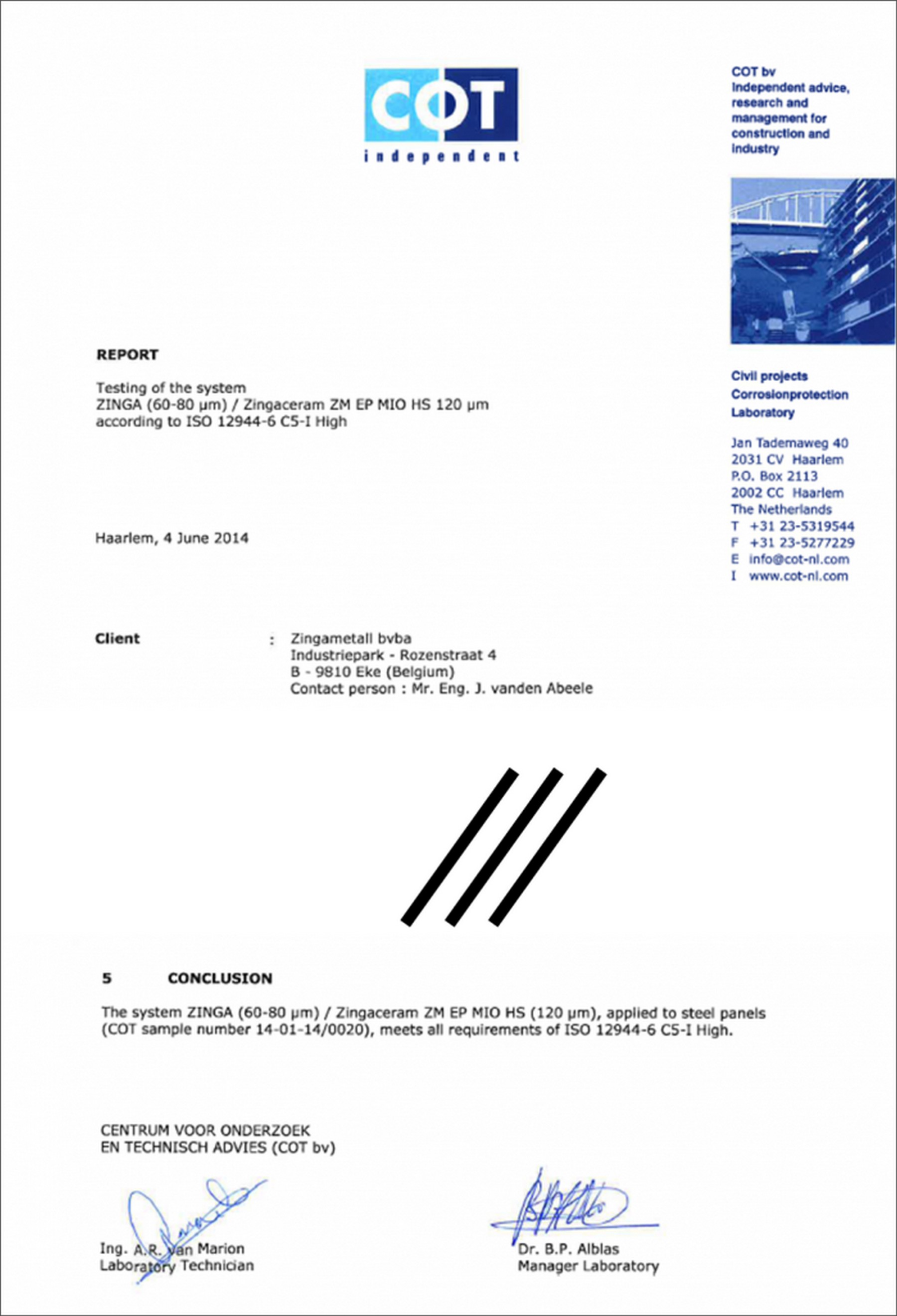

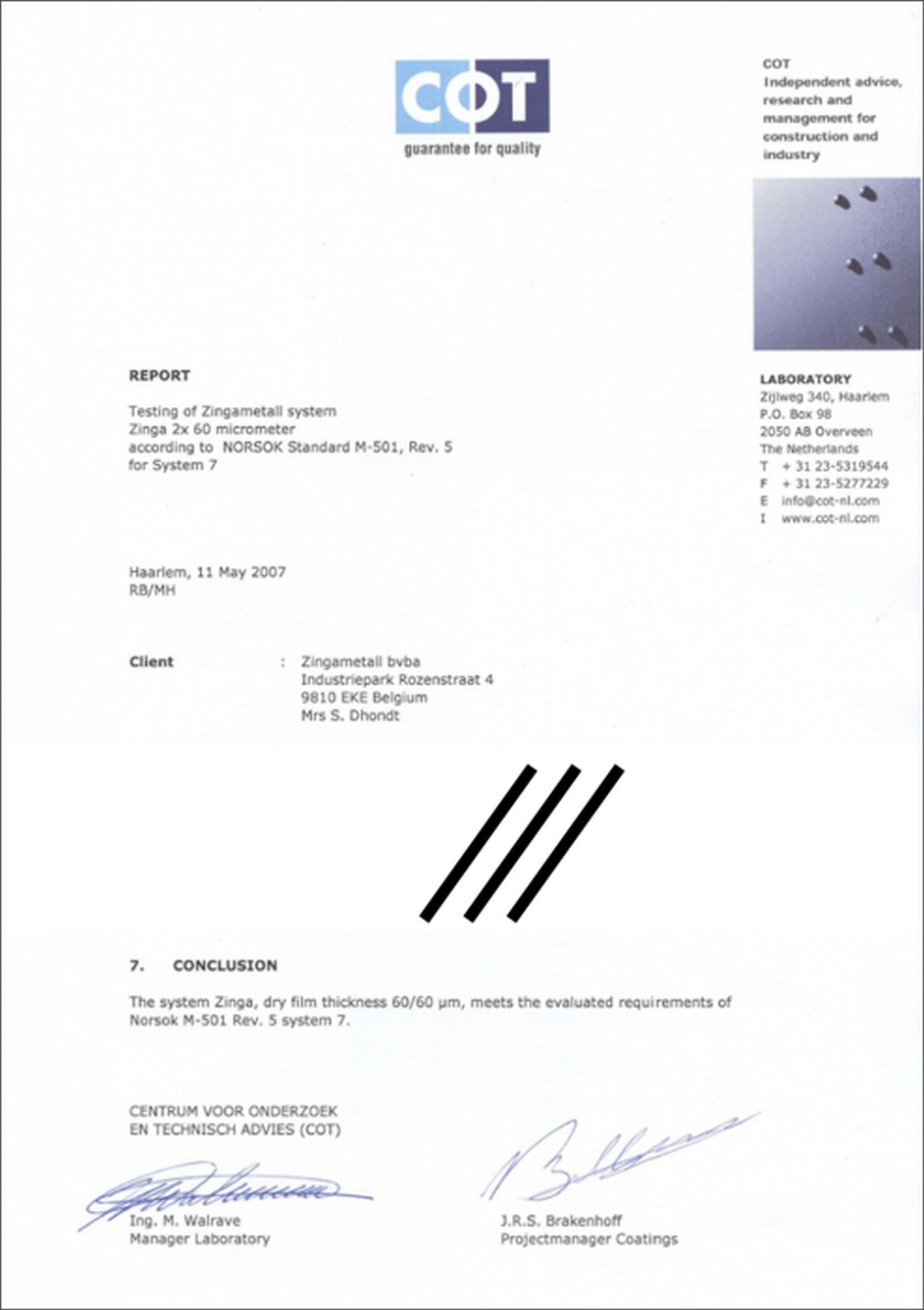

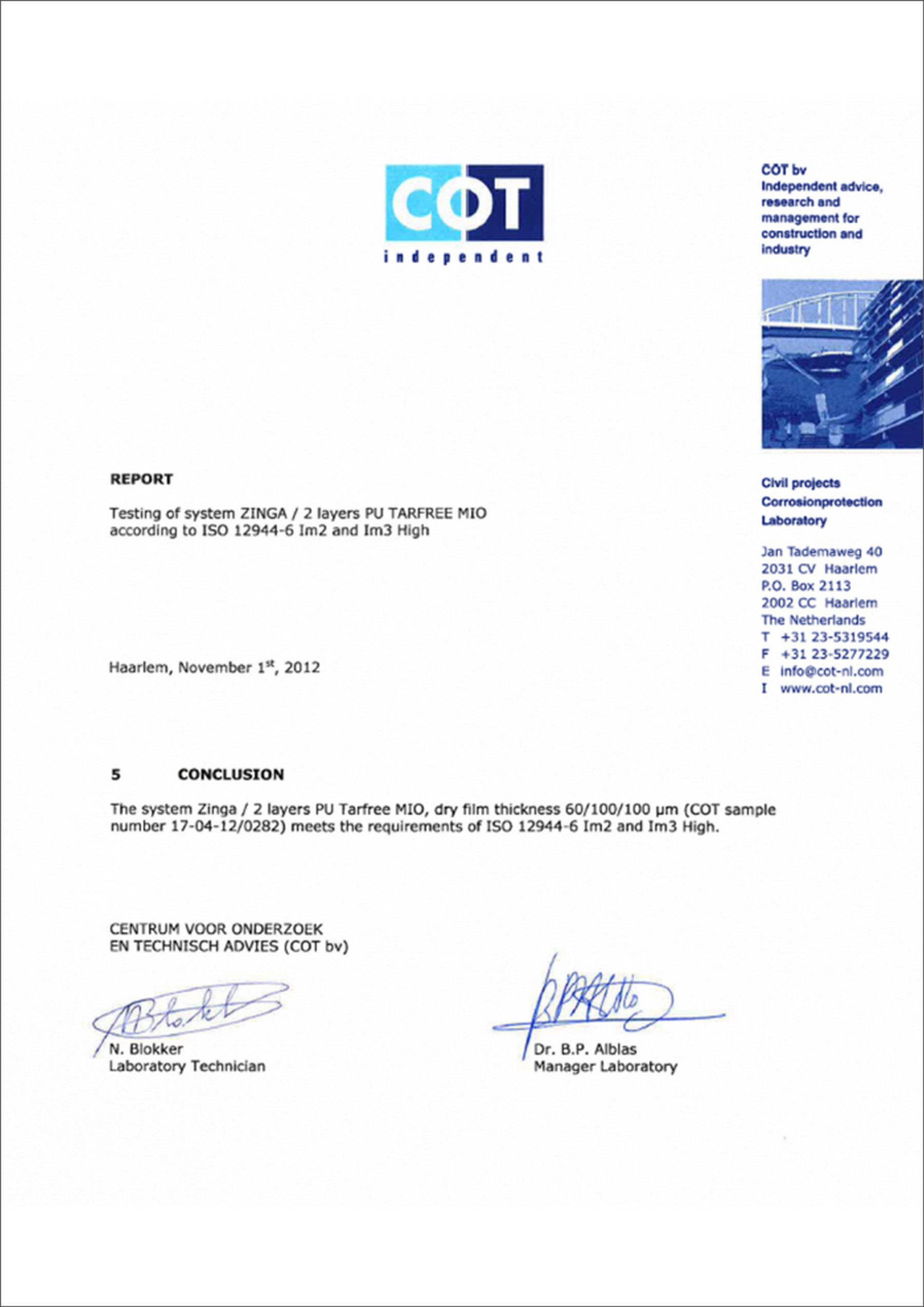

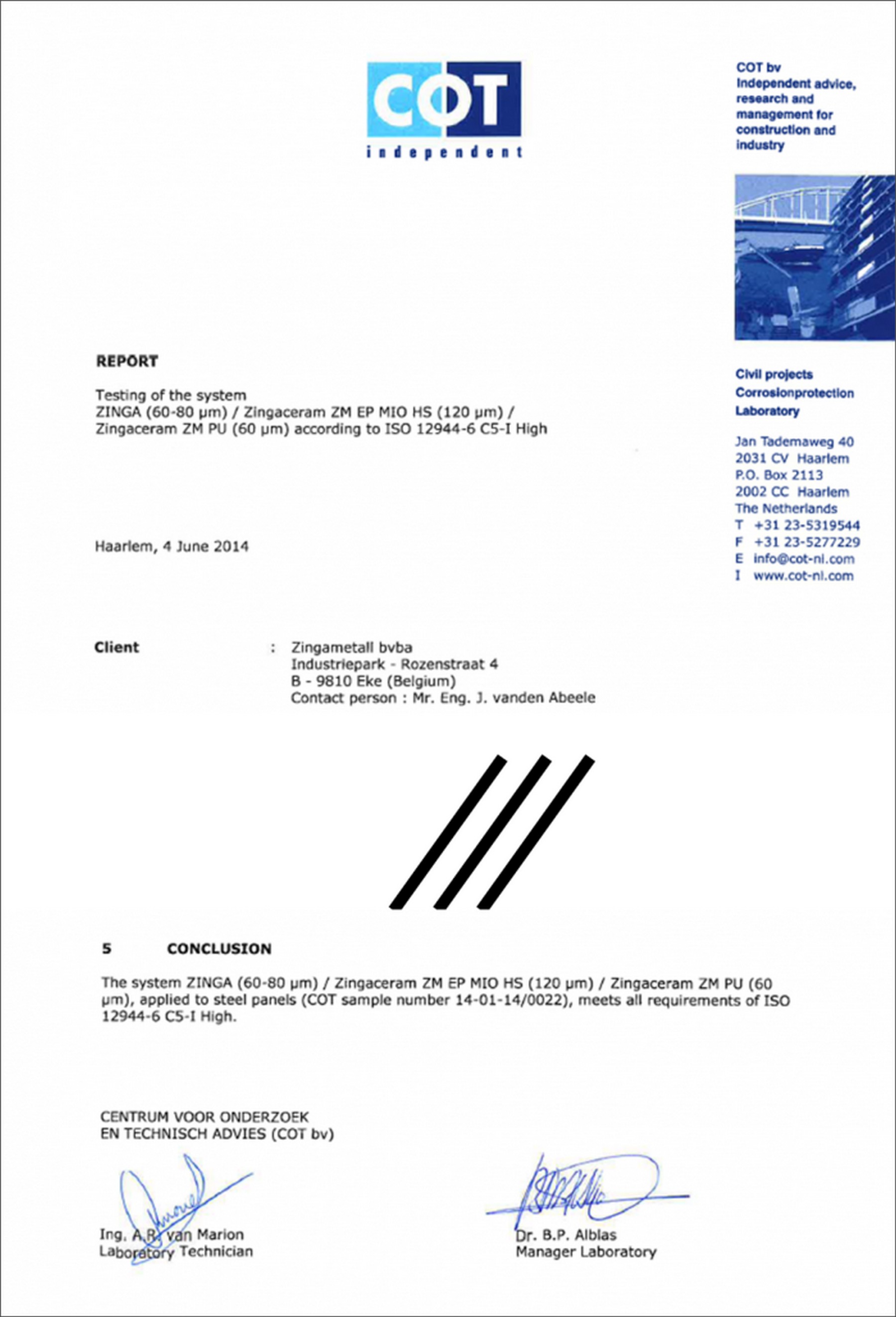

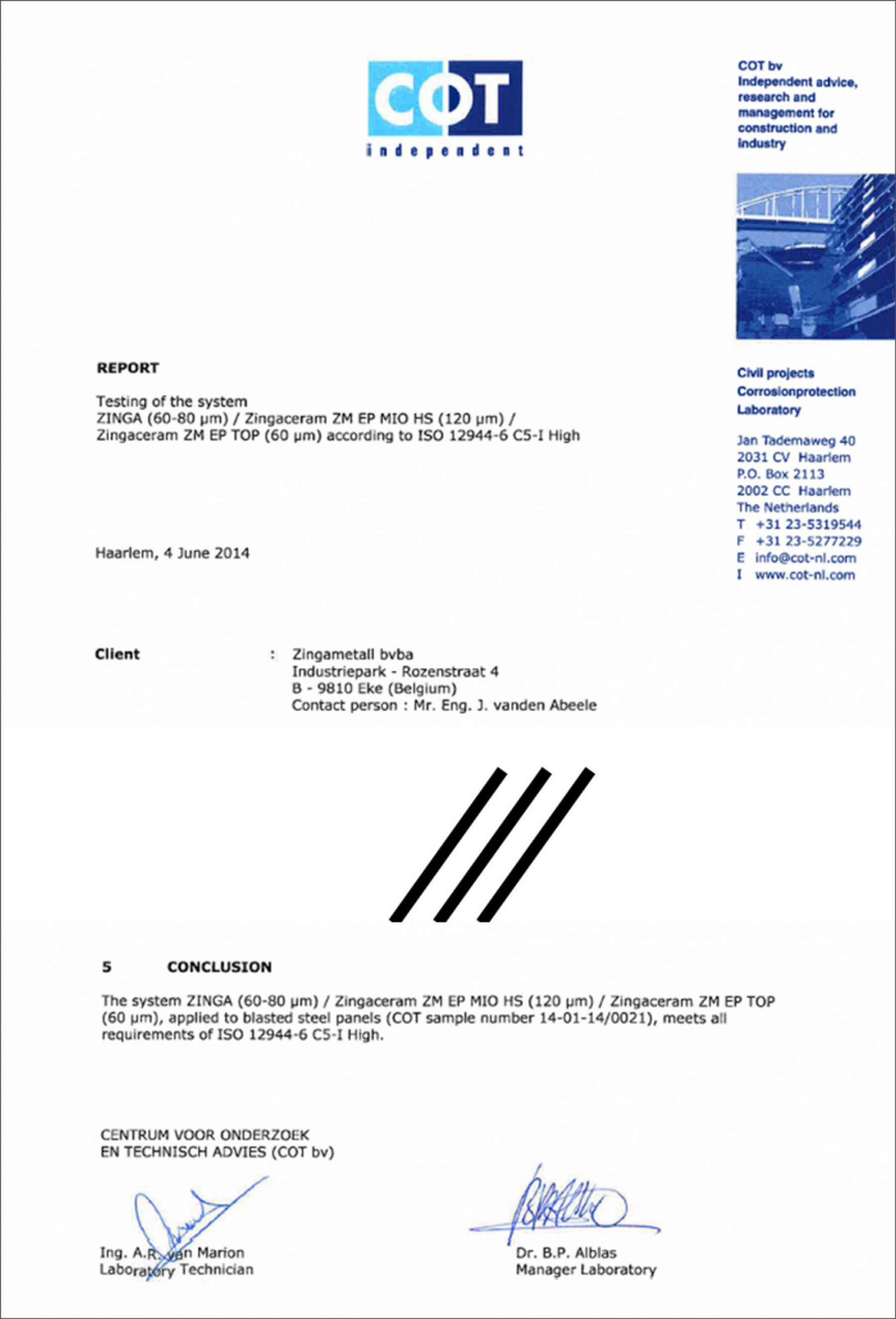

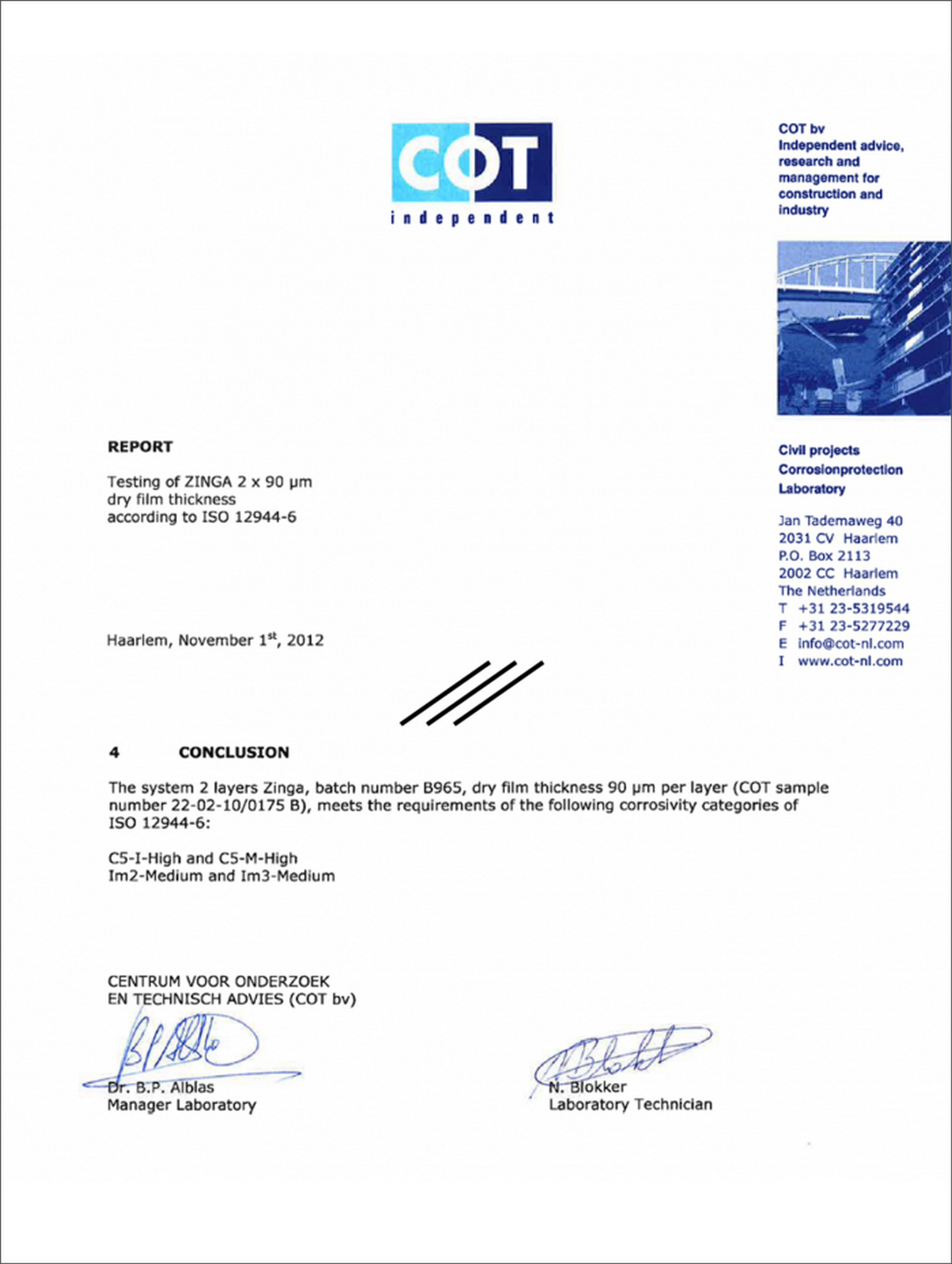

Заключение о результатах испытаний в ЦНИИПСК
им. Мельникова:

«На основании результатов ускоренных климатических испытаний с учетом коэффициента ускорения… для условий эксплуатации УХЛ1 прогнозируемый срок службы покрытия на основе материала ZINGA толщиной не менее 80 мкм составляет…
